Перехід на цифрове ефірне мовлення в Україні став ключовим етапом модернізації медіапростору, замінивши застарілий аналоговий сигнал на сучасний стандарт DVB-T2. Ця технологія забезпечує стабільну передачу зображення у високій якості (HD) та чистий звук, мінімізуючи вплив погодних умов чи ландшафтних перешкод на картинку.
Сьогодні глядачам доступно понад 32 загальнонаціональних канали у відкритому доступі без абонплати, проте для їх отримання важливо коректно підібрати та з’єднати компоненти приймальної системи відповідно до особливостей вашого регіону.
Яке обладнання знадобиться для цифрового телебачення
Для стабільного прийому сигналу потрібно зібрати базовий набір технічних засобів, склад якого залежить від року випуску вашого телевізора. Якщо техніка була вироблена після 2013 року, більшість моделей уже мають інтегрований модуль DVB-T2, що дозволяє підключати антену безпосередньо. Для старіших апаратів обов’язковим елементом є зовнішній тюнер-ресивер, який перетворює цифровий потік у зрозумілий для ТВ сигнал.
Базовий набір інструментів та комплектуючих:
- Антена дециметрового діапазону. Може бути кімнатною для зон із прямою видимістю телевежі або зовнішньою для віддалених районів.
- Цифровий ресивер (тюнер). Окремий пристрій, якщо телевізор не підтримує стандарт DVB-T2.
- Коаксіальний кабель. Виріб з хвильовим опором 75 Ом, що забезпечує передачу сигналу від антени до приймача без значних затухань.
- З’єднувальні роз’єми. F-штекери для фіксації кабелю та перехідники для підключення до гнізда ресивера.
Якість кожного елемента, особливо кабелю та штекерів, безпосередньо впливає на відсутність розсипання картинки на квадрати. При виборі кабелю варто звернути увагу на щільність обплетення, оскільки тонкі та дешеві варіанти швидко втрачають свої властивості під впливом ультрафіолету та вологи на вулиці.
Як перевірити телевізор на підтримку DVB-T2
Перед покупкою обладнання слід з’ясувати можливості наявного телевізора, щоб уникнути зайвих витрат на тюнер. Найпростіший спосіб — знайти наліпку на задній панелі корпусу або перевірити технічні характеристики в інструкції, шукаючи абревіатуру DVB-T2. Важливо не плутати цей стандарт із DVB-C для кабельного або DVB-S для супутникового ТБ. Якщо в меню налаштувань у розділі “Канали” присутній пункт “Цифрові”, найімовірніше, пристрій готовий до роботи.
Сучасні Smart TV автоматично розпізнають цифровий потік, тоді як для старих моделей критичним є вибір правильного способу передачі відеосигналу від тюнера.
| Тип телевізора | Наявність тюнера | Необхідний кабель | Додаткове обладнання |
|---|---|---|---|
| Кінескопний (CRT) | Відсутній | RCA (Тюльпани) / Scart | Зовнішній тюнер Т2 |
| Старі РК (до 2012 р.) | Зазвичай відсутній | HDMI / RCA | Зовнішній тюнер Т2 |
| Сучасні LCD/LED | Вбудований | Антена напряму | Тільки антена |
Для підключення до зовсім старих моделей, де є лише роз’єм Scart, знадобиться відповідний перехідник, тоді як для отримання найкращої якості зображення на рідкокристалічних панелях варто використовувати виключно HDMI-інтерфейс, який передає цифровий сигнал без подвійного аналогового перетворення.
Правила вибору та встановлення антени

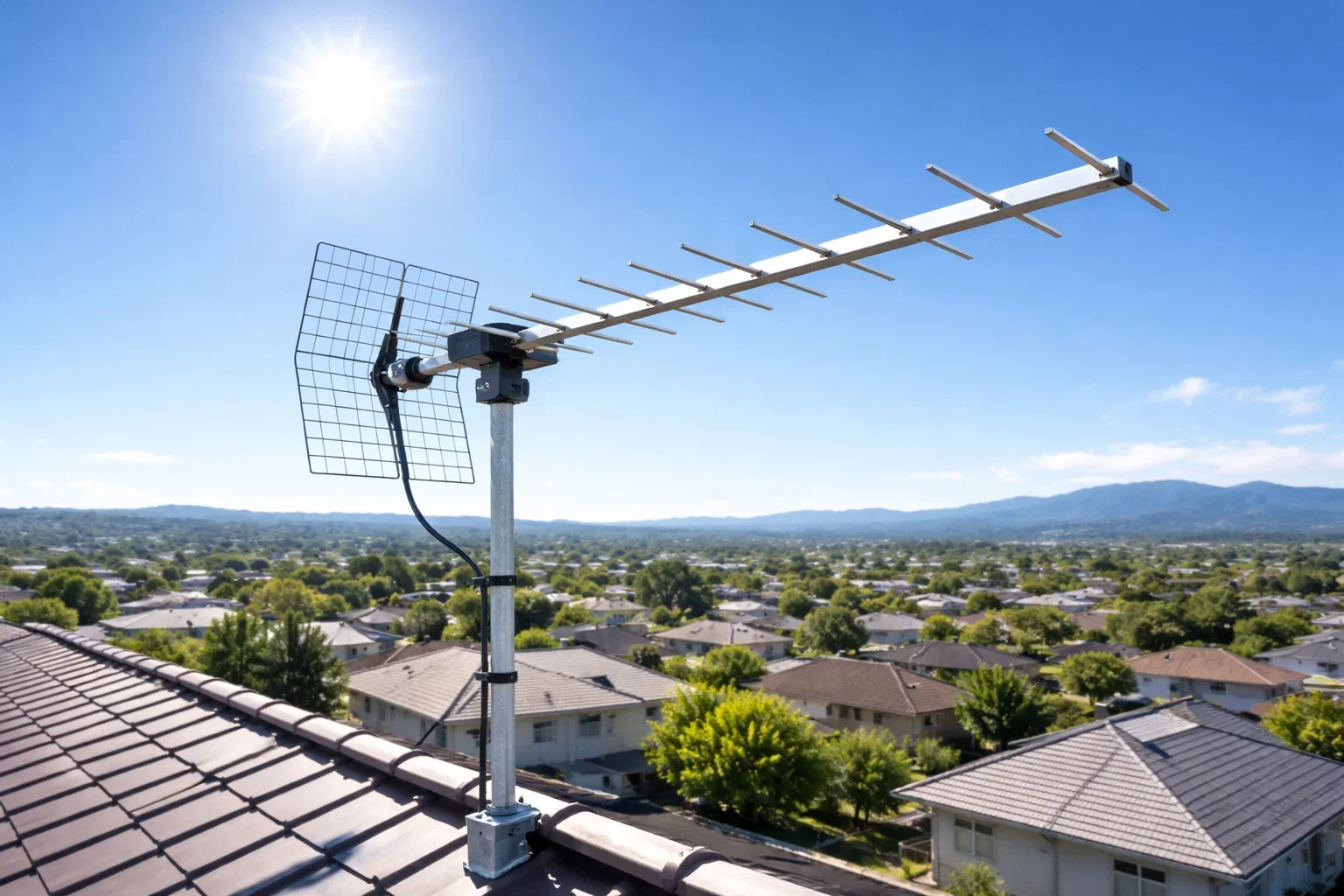

Ключовим фактором успіху є вибір антени, що відповідає умовам вашого проживання. Якщо телецентр знаходиться на відстані до 5–10 км і між вікном та вежею немає висотних забудов, цілком достатньо кімнатної моделі. У випадках значної віддаленості або складного рельєфу необхідно встановлювати зовнішню антену типу “хвильовий канал”. Пасивні моделі працюють за рахунок власної конструкції, тоді як активні обладнані підсилювачем, що вимагає живлення 5V безпосередньо від тюнера.
Правила встановлення приймальної конструкції:
- Вектор спрямування. Орієнтуйте антену максимально точно в бік найближчої трансляційної вежі.
- Висота монтажу. Чим вище розташована зовнішня антена, тим менше завад створюють наземні об’єкти.
- Мінімізація перешкод. Уникайте розміщення під металевим дахом або поруч із лініями електропередач.
- Цілісність кабелю. Використовуйте цілісний відрізок дроту без зайвих скруток та розгалужувачів.
Важливо пам’ятати про захист зовнішніх з’єднань, оскільки окислення контактів — найчастіша причина зникнення сигналу через пів року експлуатації.
Місця з’єднання коаксіального кабелю з антеною та F-роз’ємами повинні бути герметично ізольовані термоусадковою трубкою або спеціальною вологостійкою стрічкою для запобігання потраплянню вологи в мідну жилу.
Як з’єднати тюнер з телевізором

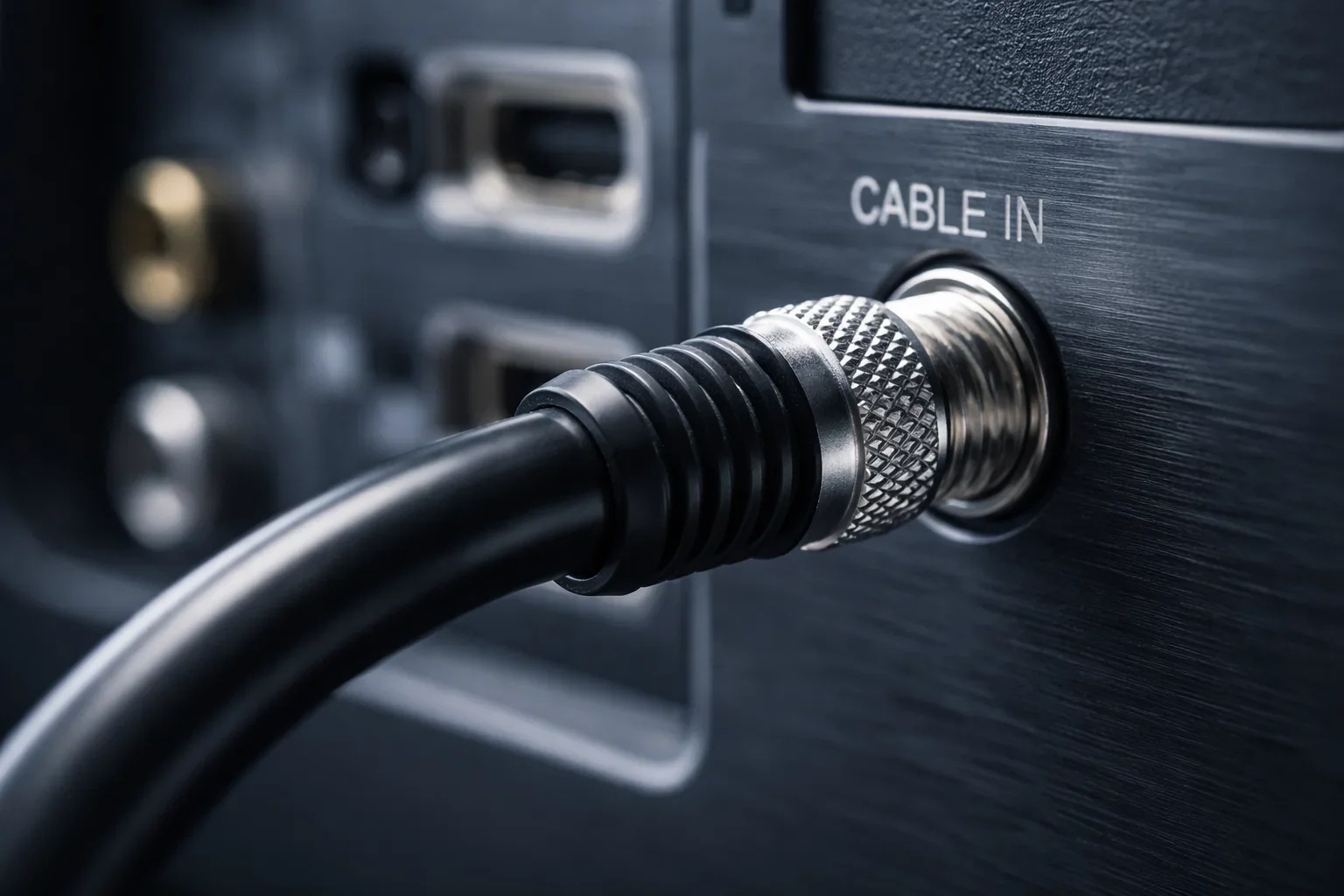

Спершу необхідно підготувати коаксіальний кабель, обережно знявши ізоляцію та накрутивши F-роз’єм так, щоб центральна жила виступала на 2–3 мм. Цей кабель вставляється в роз’єм “Ant In” (або RF In) на задній панелі тюнера або телевізора. Якщо ви використовуєте активну антену з підсилювачем, переконайтеся, що всі з’єднання виконані до підключення пристрою до електромережі.
Наступним кроком є комутація тюнера з телевізором. Для моделей високої чіткості використовуйте кабель HDMI, поєднуючи однойменні порти на обох пристроях. Для телевізорів минулих поколінь застосовується кабель RCA: жовтий штекер відповідає за відео, а білий та червоний — за правий та лівий канали звуку відповідно. Важливо суворо дотримуватися колірного маркування на роз’ємах.
Після завершення фізичного монтажу увімкніть телевізор та ресивер у розетку. За допомогою пульта від телевізора (кнопка Source або Input) виберіть джерело сигналу, що відповідає вашому підключенню, наприклад HDMI 1 або AV. Якщо все зроблено правильно, на екрані з’явиться стартове меню тюнера або заставка виробника, що свідчить про готовність до програмного налаштування.
Пошук каналів та налаштування меню
При першому ввімкненні більшість тюнерів пропонують обрати мову інтерфейсу та країну проживання. Після базових налаштувань перейдіть у розділ “Пошук каналів”. Найпростішим методом є “Автопошук”, під час якого пристрій самостійно просканує весь дециметровий діапазон частот. Цей процес триває кілька хвилин, після чого в пам’яті з’являється список із 32 стандартних каналів.
Порядок дій при ручному налаштуванні:
- Визначення частот. Дізнайтеся номери каналів (мультиплексів) для вашого населеного пункту.
- Вхід у меню. Оберіть пункт “Ручний пошук” у налаштуваннях тюнера.
- Введення номера каналу. Вкажіть номер конкретного мультиплекса.
- Коригування антени. Слідкуйте за шкалами інтенсивності та якості сигналу, повертаючи антену до досягнення максимуму.
- Збереження. Натисніть кнопку “ОК” або “Пошук” для фіксації знайдених каналів.
Ручний пошук є набагато ефективнішим у складних умовах, оскільки він дозволяє візуально оцінити якість прийому для кожного пакета каналів окремо. Це критично важливо для мультиплексів МХ-1, МХ-2, МХ-3 та МХ-5, які можуть транслюватися з різною потужністю.
Як перевірити стабільність сигналу
Головною відмінністю Т2 від аналогового ТБ є відсутність “снігу” на екрані: зображення або ідеальне, або відсутнє взагалі. Щоб зрозуміти, наскільки надійно працює ваша система, два або три рази натисніть кнопку Info на пульті тюнера. Це виведе на екран службову інформацію зі шкалами “Рівень” та “Якість”. Рівень відображає силу електричного сигналу, тоді як якість — кількість помилок у цифровому потоці.
Критерії якісного прийому:
- Мінімальний поріг. Показник “Якість” не має опускатися нижче 60%.
- Критична межа. При значеннях нижче 40% картинка починає завмирати або перетворюватися на окремі блоки.
- Джерела завад. Неякісні блоки живлення LED-ламп або робота мікрохвильової печі поблизу антени можуть миттєво знижувати показники.
- Кабельна мережа. Кожне зайве з’єднання знижує рівень сигналу приблизно на 10–15%.
Якщо рівень сигналу високий, а якість низька — це ознака перепідсилення або наявності відбитого сигналу. У такому разі варто спробувати вимкнути живлення антени в меню тюнера або трохи змінити кут нахилу приймача.
Стабільна робота Т2 — це завжди баланс між чутливістю приймача та точністю монтажу антени. Не існує універсального пристрою, який однаково добре працюватиме в низині та на відкритій місцевості, тому вибір обладнання має бути індивідуальним. Використання якісних мідних кабелів та правильна орієнтація на вежу дозволяють отримати бездоганну якість мовлення навіть у віддалених селах, роблячи цифрове телебачення надійним способом отримання інформації в сучасних умовах України.
